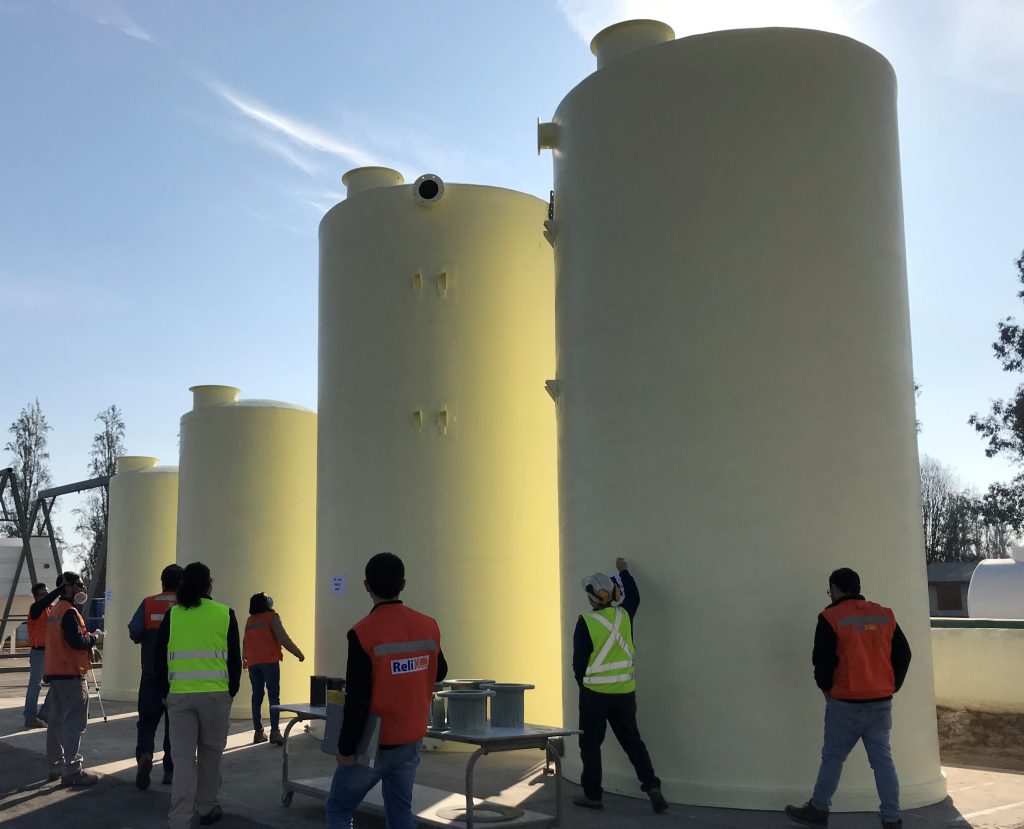

ECO ESTANQUES de FIbra FILIAL DE ECOCONTENEDORES, y de hecho es uno de los materiales más eficientes y modernos para la industria de la desalinización. En este ámbito se le conoce técnicamente como PRFV (Plástico Reforzado con Fibra de Vidrio) o GRP (Glass Reinforced Plastic).
La fibra de vidrio no sustituye necesariamente a las megas estructuras de hormigón de los estanques terminales de miles de metros cúbicos, pero domina por completo las etapas intermedias de filtración, reactivos químicos y almacenamiento secundario.

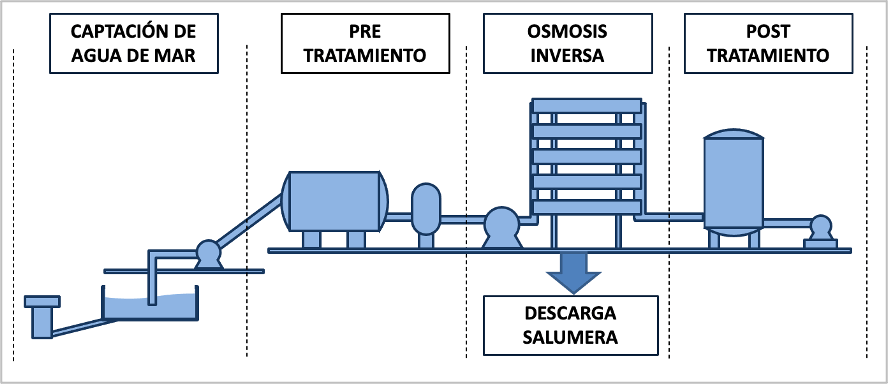

¿Dónde se aplica la fibra en una desalinizadora? Eco Estanques de desalización
- Tanques de Filtración de Multimedia y Cartuchos: Los grandes cilindros verticales que contienen la arena, antracita o filtros de cartucho previos a la ósmosis inversa se fabrican casi siempre en PRFV debido a las altas presiones operativas y la agresividad del agua salada bruta.
- Estanques de Dosificación Química: Para almacenar los ácidos, antiincrustantes y coagulantes esenciales del proceso. Modificando la resina base (usando resinas vinilester o epóxicas), la fibra tolera químicos extremos que destruirían metales comunes.
- Estanques Modulares de Paneles: Se arman mediante paneles apernados de GRP en el sitio para almacenar agua desalada o permeada.
Ventajas de la Fibra frente al Acero e Inoxidable
- Inmunidad a la Corrosión: A diferencia del acero al carbono o incluso de los inoxidables convencionales, el PRFV no sufre corrosión por picaduras (pitting) gatillada por los iones de cloruro del agua de mar. [1, 2]
- Menor Costo de Ciclo de Vida: Aunque el acero inoxidable súper dúplex es excelente, es sumamente costoso. La fibra ofrece una vida útil de más de 30 años sin requerir esquemas de pintura ni mantenimiento anticorrosivo constante.
- Liviano y Modular: Pesa aproximadamente una cuarta parte (1/4) que el acero, lo que abarata radicalmente los costos de transporte e instalación en zonas geográficamente complejas como la costa y cordillera chilena.
- Inocuidad Sanitaria: Cumple con certificaciones alimentarias internacionales. No lixivia metales ni altera el sabor o pureza del agua desalada destinada al consumo humano.
La Fibra en el Hormigón (Macrofibras)
Existe otra forma de aplicar «fibra» en estas plantas: las macrofibras sintéticas de polipropileno estructural.
En lugar de usar mallas de acero tradicionales dentro del hormigón de los estanques masivos, se mezclan estas fibras directamente en el concreto húmedo. Esto proporciona:
- Un control absoluto de las microfisuras por retracción térmica.
- Evita que el agua de mar se filtre hacia las barras de refuerzo internas del muro.
Si estás evaluando este material, dime: ¿te interesa conocer el método de fabricación de estos estanques (Filament Winding o embobinado continuo) o necesitas las especificaciones de las resinas vinilester para soportar fluidos altamente corrosivos?
Para abordar los tres aspectos técnicos de los estanques de desalinización de manera integral, a continuación se desglosa el cálculo de dimensionamiento, el marco de materiales y normativas, y el análisis de un megaproyecto real en el norte de Chile.
1. Cálculo de Dimensionamiento de un Estanque
El volumen de un estanque de agua permeada (desalada) en una planta industrial se calcula aplicando el principio de balance de masa y regulación hidráulica. Su objetivo es absorber la diferencia entre una producción constante y una demanda variable.
La capacidad total necesaria (\(V_{t}\)) se compone de tres volúmenes críticos:
\(V_{t}=V_{r}+V_{e}+V_{i}\)
Componentes de la ecuación:
- \(V_{r}\) (Volumen de Regulación): Cubre las fluctuaciones de consumo. Se calcula integrando la diferencia entre el caudal de entrada constante (\(Q_{in}\)) y el caudal de salida variable (\(Q_{out}\)) a lo largo de un período de 24 horas. Generalmente equivale al 15% – 30% del consumo medio diario.
- \(V_{e}\) (Volumen de Reserva por Emergencia): Garantiza la continuidad de la operación minera o urbana ante una detención imprevista de la planta (por ejemplo, lavado de membranas o falla eléctrica). Se calcula multiplicando el caudal medio por el número de horas de autonomía deseadas (típicamente de 4 a 12 horas).
- \(V_{i}\) (Volumen de Incendio): Volumen estanco exigido por normativas de seguridad contra incendios, estimado según la carga de combustible y los requerimientos de la red de pitones de la planta.
2. Materiales y Normativas de Fabricación para Agua de Mar
El almacenamiento de fluidos con altas concentraciones salinas (agua de mar bruta o salmuera de rechazo) y agua producto mineralizada exige el cumplimiento de estrictos estándares mecánicos y sanitarios.
Normativas Aplicables en Chile
- AWWA D-100: Estándar de la American Water Works Association empleado para el diseño de estanques de acero soldado que almacenan agua a presión atmosférica. [
- API 650: Aunque es una norma originalmente petrolera, se utiliza ampliamente en grandes proyectos de desalinización en el sector industrial para el diseño estructural, sísmico (momentos volcantes) y de anclajes de estanques cilíndricos de fondo plano.
- NCh 2794 y NCh 409: Regulan las condiciones sanitarias, estructurales y de desinfección para estanques de agua destinada al consumo humano. Exigen, por ejemplo, subdivisión en compartimentos si el volumen supera los 20 m³.
Materiales Utilizados frente a la Corrosión Marina
- Acero al Carbono con Revestimiento Epóxico: Utilizado para agua desalada ya tratada. Se recubre interiormente con resinas epóxicas con certificación alimentaria.
- Aceros Inoxidables Especiales: Para estanques de agua de mar bruta o líneas de salmuera de rechazo, se emplean aceros de alta resistencia como el Inoxidable Dúplex (2205) o Superdúplex (2507) debido a su excelente resistencia frente a la corrosión por picaduras generada por los cloruros.
- Hormigón Armado con Liner de HDPE: Estructuras robustas de hormigón protegidas interiormente con geomembranas impermeables de polietileno de alta densidad (HDPE) para evitar que los sulfatos y cloruros degraden la armadura de acero.

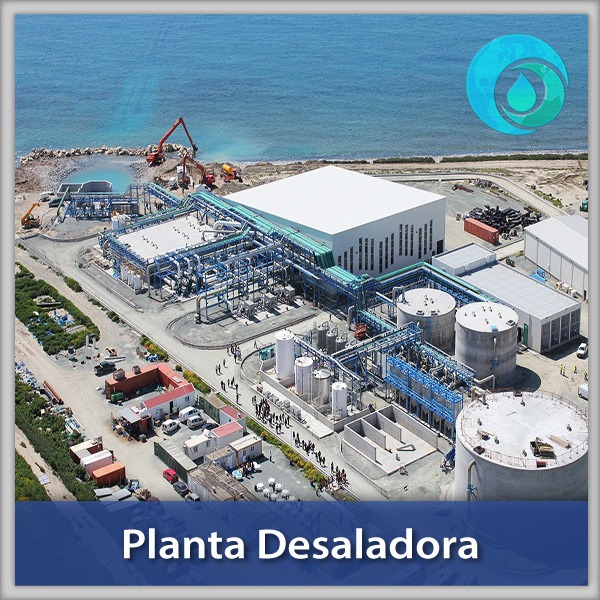

3. Proyecto Específico en la Costa Chilena: Planta Desaladora Escondida
El mejor ejemplo de infraestructura de almacenamiento y distribución a gran escala en Chile se encuentra en la Región de Antofagasta, operado por BHP para la mina Escondida.
- Ubicación y Magnitud: La planta principal se localiza en Puerto Coloso (Antofagasta). El sistema completo bombea agua desalada a más de 2.300 metros sobre el nivel del mar a través de dos tuberías en paralelo de 42 pulgadas.
- El Rol de los Estanques: El sistema cuenta con gigantescos estanques de almacenamiento de agua producto en la costa. Posteriormente, a lo largo del trazado del acueducto, se disponen estanques en las estaciones de transferencia y bombeo para regular las presiones hidráulicas y mitigar los efectos del golpe de ariete.
- Acopio en Destino: Al llegar a la cordillera, el agua se vierte en estanques terminales de gran volumen (algunos superan los 20.000 m³), los cuales aseguran un suministro constante e ininterrumpido al proceso de concentración de cobre, independientemente de cualquier contingencia en la planta costera.
Filament Winding o embobinado continuo) o necesitas las especificaciones de las resinas vinilester para soportar fluidos altamente corrosivos?
Para profundizar en estas dos tecnologías clave de los estanques de fibra de vidrio (PRFV), a continuación se presentan los detalles técnicos de los procesos de fabricación por filamento y las propiedades químicas de las resinas viniléster.
1. Procesos de Fabricación: Filament Winding vs. Embobinado Continuo
Ambos métodos automatizados aplican filamentos continuos de fibra de vidrio impregnados en resina sobre un molde (mandril). Sin embargo, difieren en su orientación y aplicación estructural.
Filament Winding (Bobinado Cruzado Helicoidal)
Consiste en un mandril cilíndrico que rota mientras un carro distribuidor de fibra se desplaza longitudinalmente de un extremo a otro.
- Orientación de la fibra: Las fibras se aplican en ángulos helicoidales cruzados (por ejemplo, entre 45° y 60° respecto al eje del cilindro).
- Ventaja mecánica: Al cruzar las fibras, el estanque adquiere una altísima resistencia tanto a la presión interna (esfuerzo tangencial o hoop) como a las cargas axiales (flexión y sismo).
- Aplicación ideal: Tanques de filtración a presión, estanques verticales medianos y tuberías de impulsión sometidas a presiones severas o golpes de ariete.
Embobinado Continuo (Continuous Advance Mandrel)
Utiliza una máquina con un mandril infinito que avanza linealmente mientras gira. La fibra y la resina se depositan continuamente sobre el molde en movimiento.
- Orientación de la fibra: Mayoritariamente circunferencial (cercana a 90°), complementada con fibra picada cortada al azar para dar cohesión bidimensional.
- Ventaja operativa: Permite producir secciones de estanques o tuberías de longitudes ilimitadas de forma muy rápida y a un menor costo de fabricación por metro lineal.
- Aplicación ideal: Grandes estanques de almacenamiento atmosférico de agua producto o salmuera, y emisarios submarinos de descarga.
2. Especificaciones de Resinas Viniléster para Ambientes Corrosivos
En una desalinizadora, la resina actúa como el aglutinante que transfiere los esfuerzos a la fibra de vidrio y, fundamentalmente, como la barrera química contra el fluido. Las resinas viniléster combinan la resistencia química de un epóxico con la facilidad de procesamiento de un poliéster.
Tipos de Resinas Viniléster y sus Aplicaciones
| Tipo de Resina | Composición Base | Resistencia Química Destacada | Aplicación en Desalinización |
|---|---|---|---|
| Viniléster Bisofenílica Estándar | Bisfenol-A | Ácidos moderados, soluciones alcalinas y agua salina a alta temperatura. | Filtros multimedia, estanques de almacenamiento de agua de mar bruta y salmuera. |
| Viniléster Novolaca | Resina epóxi-novolaca | Solventes agresivos, ácidos fuertemente concentrados y alta oxidación. | Estanques de dosificación de ácido sulfúrico (\(H_{2}SO_{4}\)) o almacenamiento de químicos de limpieza de membranas. |
| Viniléster Bromada | Aditivos retardantes con bromo | Resistencia química idéntica a la bisfenólica, sumando propiedades autoextinguibles al fuego. | Estanques o ductos instalados en salas cerradas de motores o áreas críticas de seguridad contra incendios. |
Propiedades Clave que se deben Especificar
- Temperatura de Deflexión Térmica (HDT): Debe superar los 100 °C para asegurar la estabilidad estructural si el agua de rechazo o los químicos experimentan calor por fricción o reacciones exotérmicas. [
- Barrera de Corrosión (Liner): La cara interna del estanque en contacto con el fluido debe configurarse con un espesor de 1.2 a 2.5 mm de pura resina viniléster reforzada con un velo de superficie tipo C (vidrio químico) o velo sintético, impidiendo que el fluido toque la fibra estructural.
Si estás redactando los términos de referencia de un proyecto, dime si necesitas que revisemos las normas de diseño para estanques de plástico reforzado (como ASTM D3299 o BS EN 13121) o si requieres una hoja de datos comparativa de espesores según la presión hidrostática del fluido.
